Caso de Estudio: Control Geométrico y Gestión de Plataformas Escalonadas

Proyecto: Residencial Puertas de Penco (10 Departamentos) Ubicación: Penco, Chile Mandante: VAIN Colaboración: Raúl Zapata Cerda (Senior) & Raúl Andrés Zapata Novoa (Ingeniero Civil)

Resumen del Proyecto

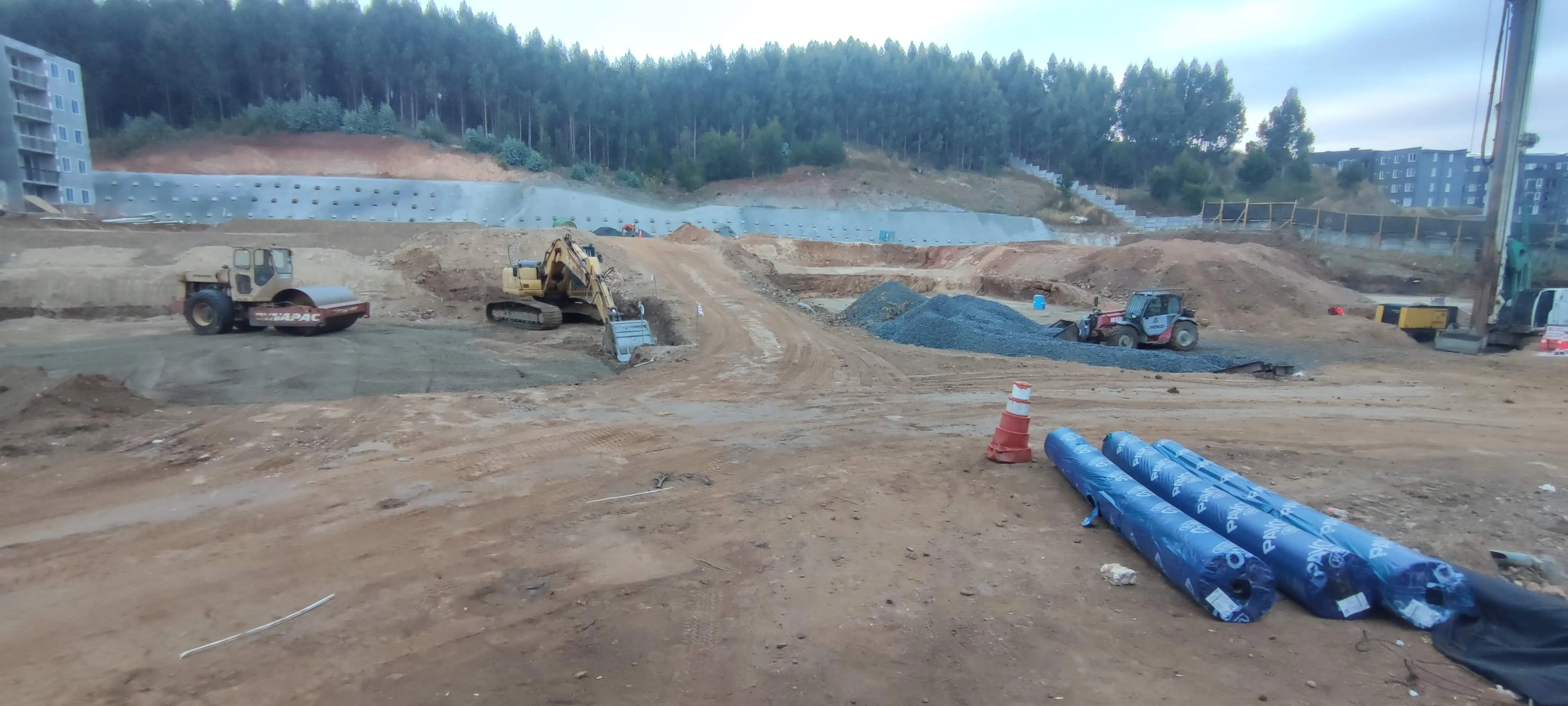

Puertas de Penco es un desafío de ingeniería residencial que exigió una gestión milimétrica de la topografía natural. El proyecto consistió en la creación de plataformas escalonadas para el emplazamiento de 10 departamentos, integrando sistemas de contención crítica y mejoramiento de suelos en un entorno de alta pendiente.

Cronograma y Ejecución por Etapas

La complejidad del terreno y la planificación del mandante VAIN requirieron una intervención en dos fases críticas, separadas por un ciclo anual de consolidación:

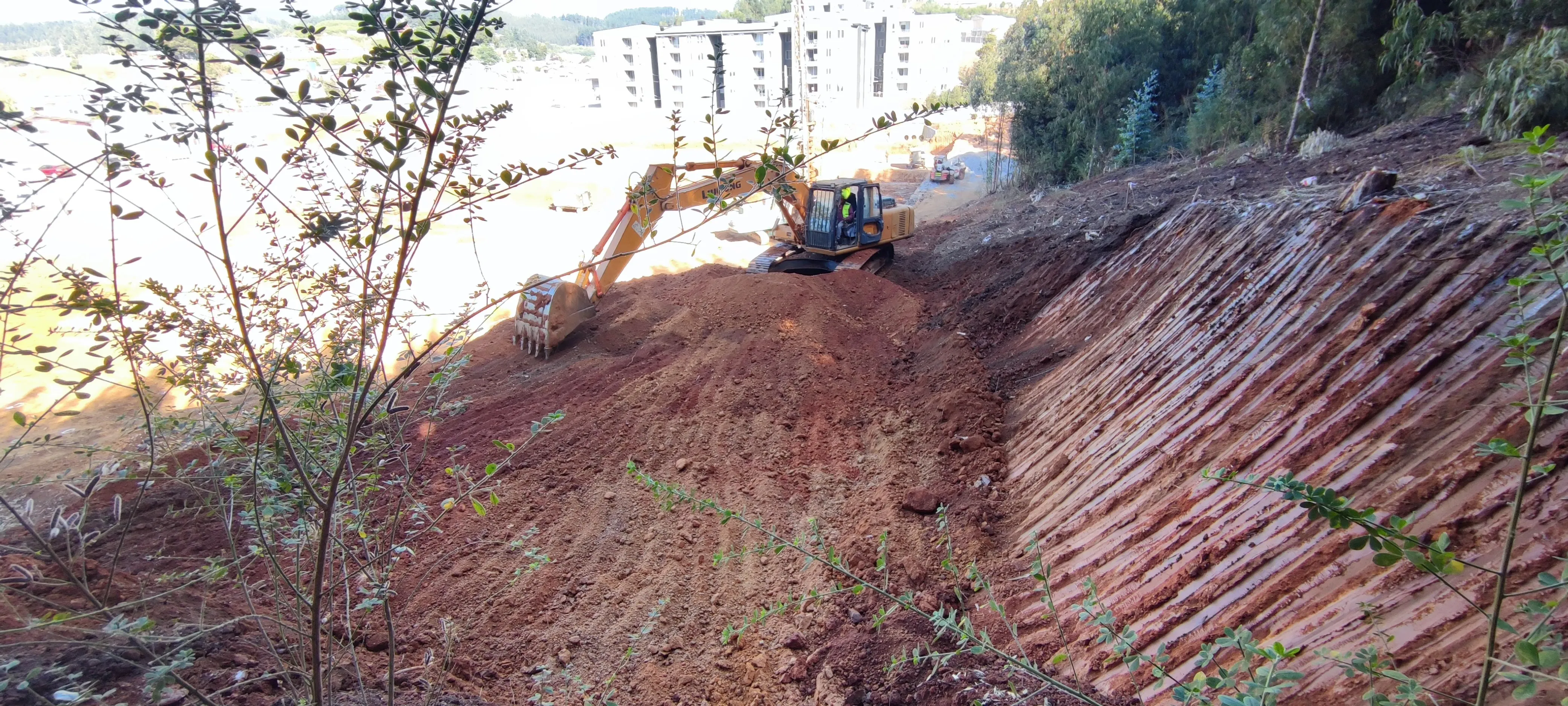

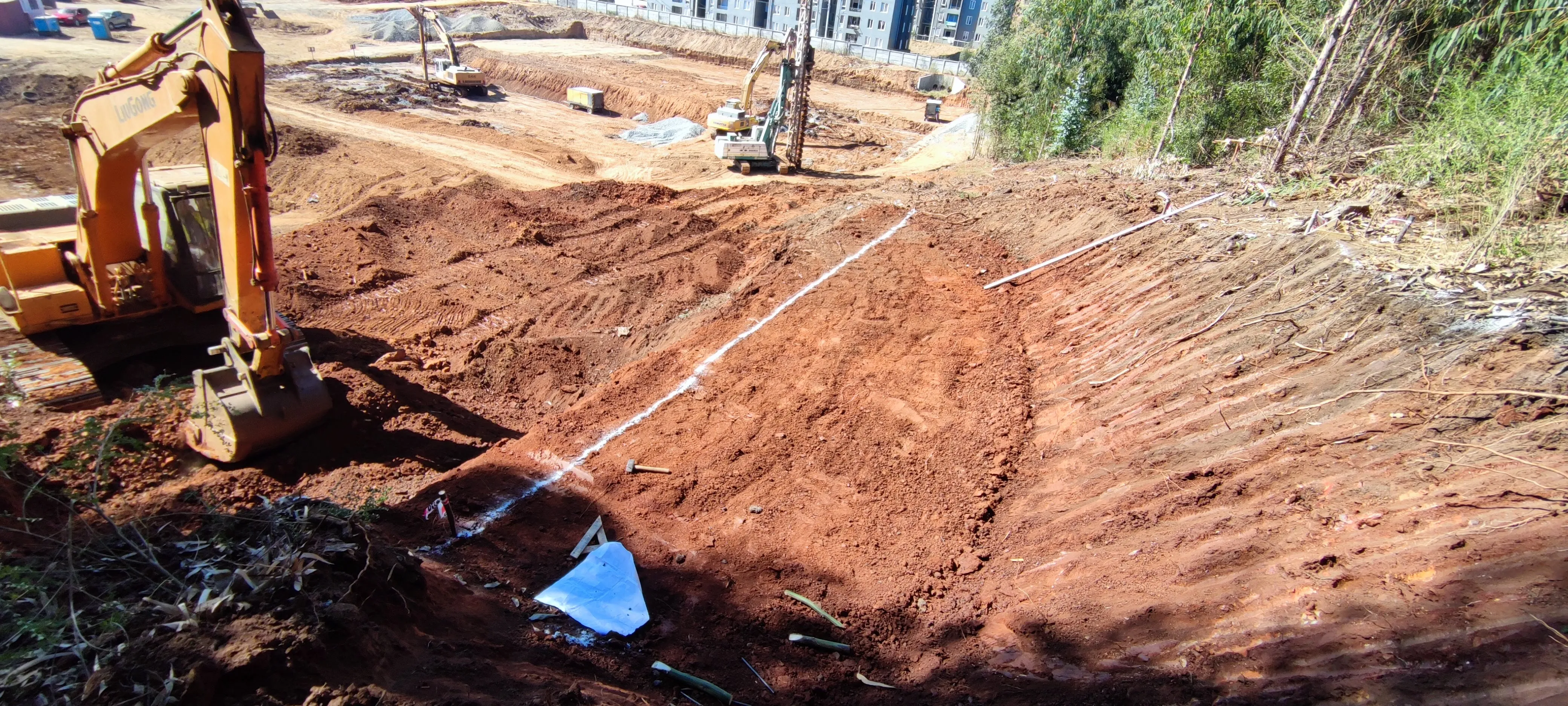

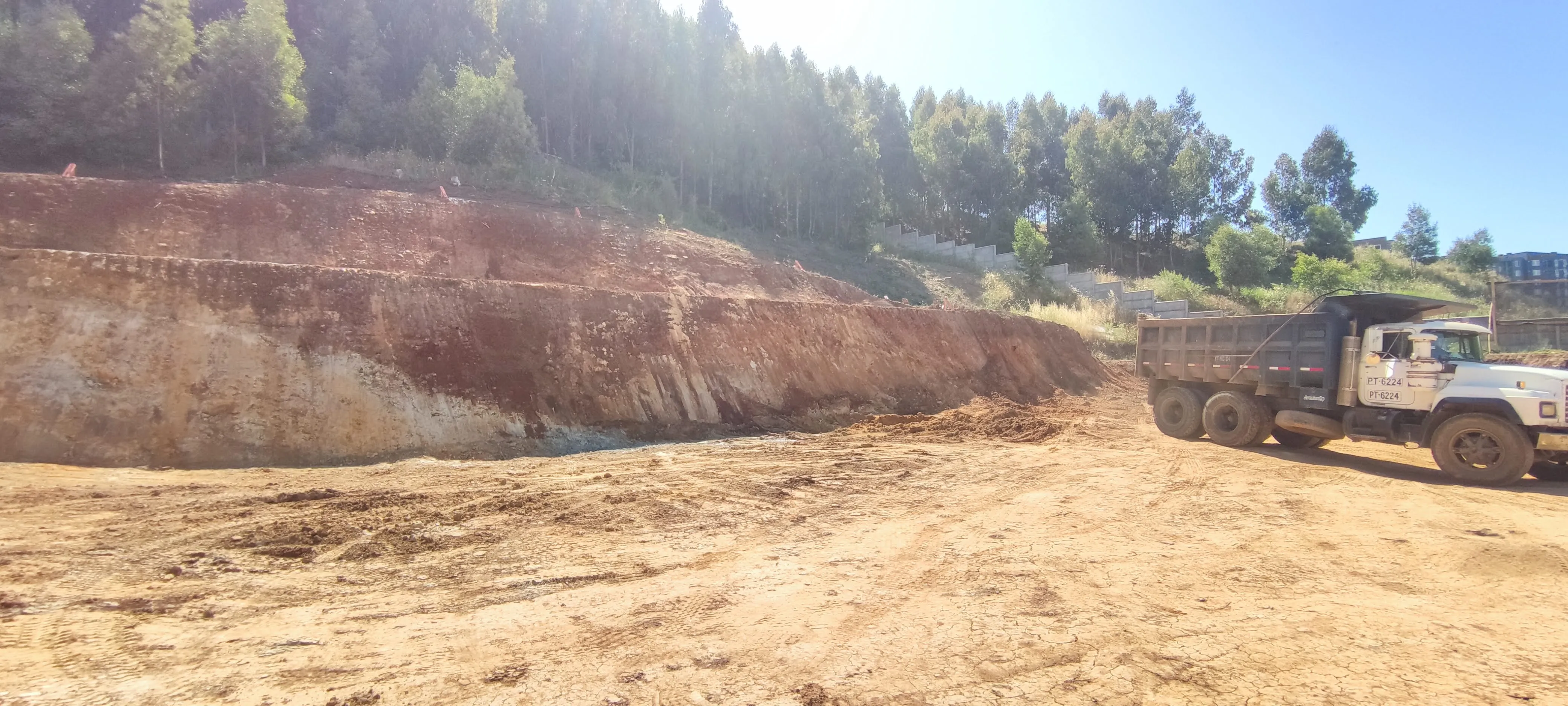

Fase 1 (Inicio): Ejecución de tareas de deforestación, escarpe masivo y corte técnico de plataformas y taludes primarios.

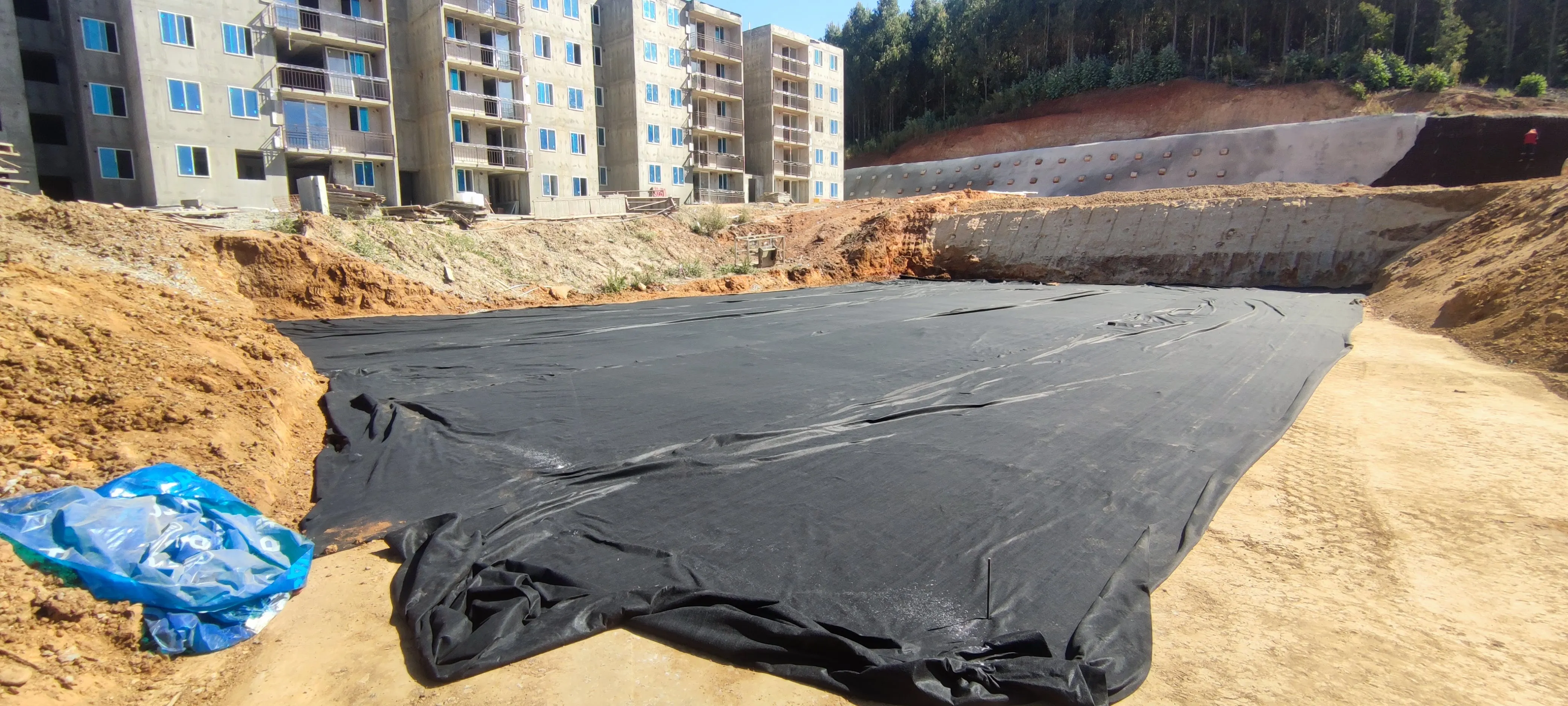

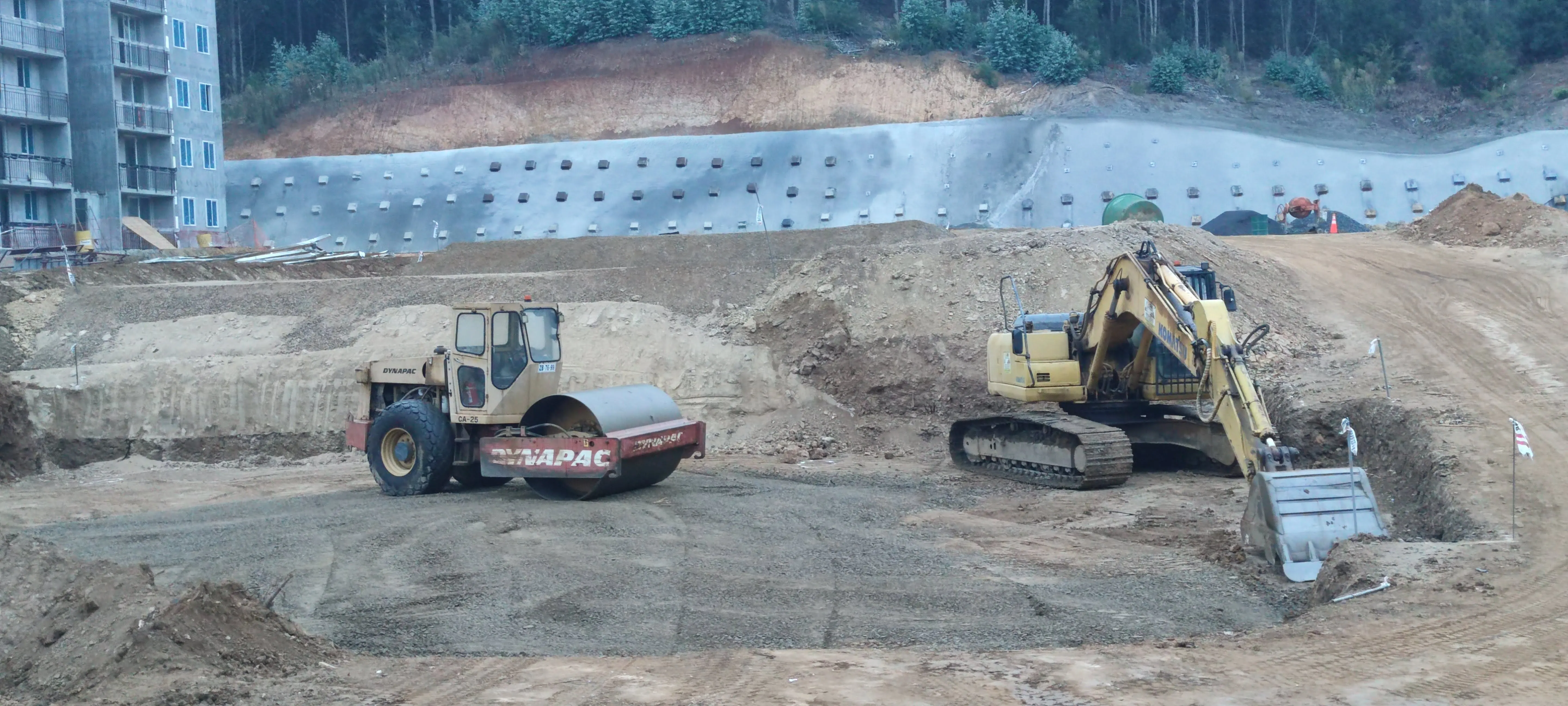

Fase 2 (Consolidación - Año 2): Retorno a faena para el remate de plataformas habitacionales, ejecución de mejoramiento de suelos y definición geométrica de alrededores y accesos.

Sinergia Técnica: Roles y Responsabilidades

Gestión Estratégica y Geotecnia | Raúl Zapata Cerda

Con el respaldo de más de 25 años de experiencia, la labor del Especialista Senior se centró en la base técnica y el apoyo a subespecialidades críticas:

• Cubicación y Emplazamiento: Cálculo de volúmenes de movimiento de tierra y definición de la red de apoyo para el desarrollo habitacional completo.
• Especialidad en Estabilización (SOENCO): Replanteo de precisión para la hincada de pilotes de grava, fundamentales para la consolidación del suelo.

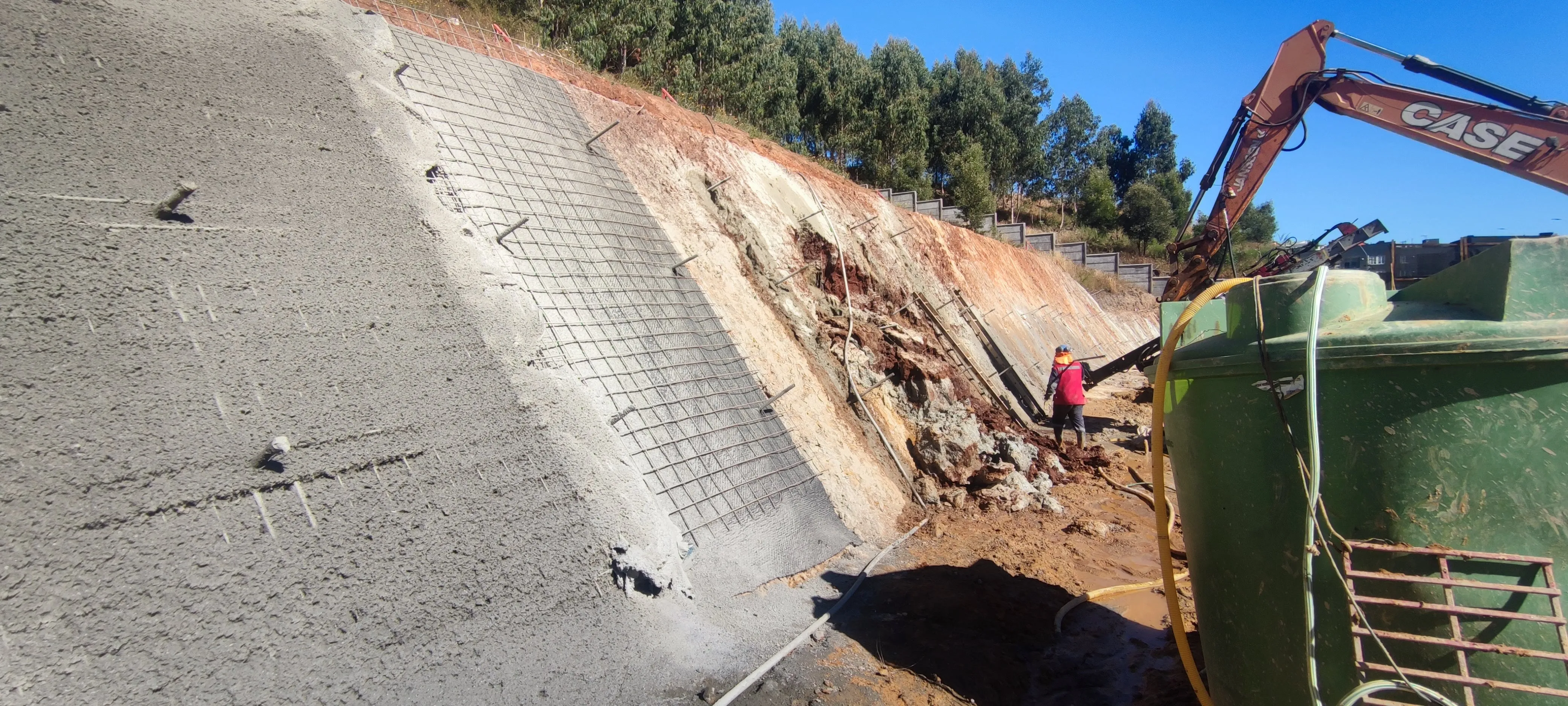

• Soporte en Muros Pantalla: Asistencia técnica y control de verticalidad en la creación de muros pantalla para el confinamiento de taludes cortados.

---

Supervisión Técnica y Validación Digital | Raúl Andrés Zapata Novoa

Desde la perspectiva de la ingeniería civil, el enfoque estuvo en asegurar que la ejecución física fuera un reflejo exacto del diseño:

• Control de Ejecución según Planos: Verificación diaria de los frentes de trabajo para garantizar el cumplimiento de las especificaciones de diseño de VAIN.
• Auditoría de Niveles y Cotas: Control riguroso de cada plataforma y talud, detectando y corrigiendo desviaciones en tiempo real antes de las etapas de hormigonado.
• Validación de Procesos: Coordinación técnica con equipos de construcción y subcontratos para la fluidez del proyecto.

---

Desafíos Técnicos Superados

• Interoperabilidad con Subcontratos: El trabajo coordinado con SOENCO para elementos de contención estructural exigió una comunicación técnica fluida y trazados de alta fidelidad.
• Precisión en Pendientes: La configuración escalonada demandó un control estricto del drenaje y la estabilidad, factores críticos para la seguridad a largo plazo de los departamentos residenciales.

---

Tecnologías Aplicadas

• GNSS de doble frecuencia (RTK): Para georreferenciación y trazados de gran alcance.
• Estación Total: En replanteos de precisión para pilotes de grava y ejes estructurales.
• AutoCAD: Validación in-situ de diseños y actualización de planos As-Built.

Reflexión Profesional

Puertas de Penco representa la esencia de BigGeo: la transferencia de conocimiento. La precisión del papel se transfirió al terreno, y la sabiduría de una generación se integró con las herramientas de la nueva. El resultado fue un proyecto técnicamente impecable, donde la experiencia tradicional validó la eficiencia de la innovación digital.
